小型筛选机
小型筛选机
简介:小型筛选机是一种通用的振动筛选和过滤设备,在粉体、小颗粒以及液体物料的生产加工中都有着良好的应用
 产品详细
小型筛选机的产品简介
      小型筛选机是一种通用的振动筛选和过滤设备,在粉体、小颗粒以及液体物料的生产加工中都有着良好的应用。该设备根据不同的应用分为普通型、闸门型、加缘型以及超声波型等。普通型筛选机主要针对普通粉体、小颗粒物料的筛选作业;闸门型筛选机是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛选,用户可以一次投料长久的筛选作业,通过控制闸门的开合以达到良好的筛选目的,这种筛选作业多用于中药粉、花粉等行业;加缘型筛选机是在普通型筛选机的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛选设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

小型筛选机

小型筛选机的工作原理
      小型筛选机采用振动电机旋转产生激振力,使筛体产生复旋型振动,其运动轨迹为复杂的空间立体曲线,利用调节上、下重锤的空间和位角,可有效地改变物质的运行轨迹,延长或缩短物料在筛面上的停留时间,以达到理想的筛选效果。

小型筛选机工作原理

小型筛选机的产品特点
1、体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。
2、筛选精度高、效率高,任何粉、粒、粘液类均可使用。
3、筛网不阻塞、粉末不飞扬、筛选较细可达500目(28微米)过滤较细可达5微米。
4、采用独特网架设计、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
5、无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作(医药用除外)。

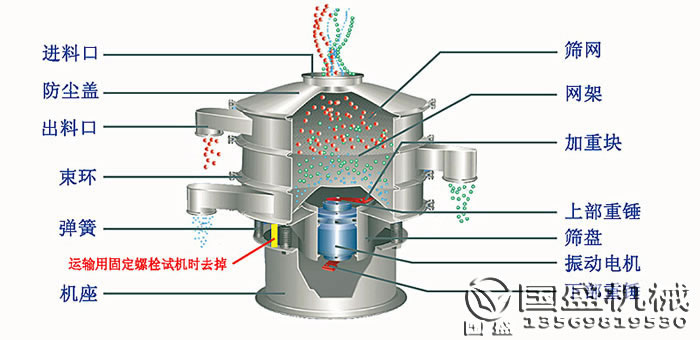

小型筛选机的结构图

小型筛选机结构图

小型筛选机的技术参数
型号 公称直径
(mm)
筛面直径
(mm)
有效筛面面积
(㎡)
较大入料粒度
(mm)
筛面规格
(目/英寸)
层数 振次
(Rpm)
功率
(kw)
XZS-400 400 340 0.09 <10 2-325 1-3 1460 0.18
XZS-600 600 530 0.22 <10 1460 0.25
XZS-800 800 720 0.4 <20 1460 0.55
XZS-1000 1000 900 0.63 <20 1460 0.75
XZS-1200 1200 1100 0.95 <20 1460 1.1
XZS-1500 1500 1400 1.5 <20 1460 2.2
XZS-1800 1800 1710 2.3 <30 1460 3
XZS-2000 2000 1910 2.86 <30 1460 4
注:以上小型筛选机型号尺寸为标准机型,如用户有特殊要求可量身定做

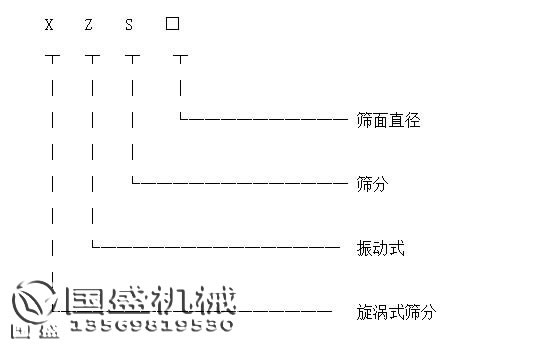

小型筛选机型号标识

小型筛选机型号标识图

小型筛选机尺寸对照
小型筛选机尺寸对照图

型号
(mm)
A B C D E F G H I

GS-400-1S

GS-400-2S

GS-400-3S

380

380

380

280

280

280

150

150

150

400

400

400

100

100

100

70

70

70

280

280

280

715

825

935

350

GS-600-1S

GS-600-2S

GS-600-3S

530

530

530

430

430

430

200

200

200

600

600

600

100

100

100

85

85

85

410

410

410

730

875

1020

350

GS-800-1S

GS-800-2S

GS-800-3S

680

680

680

580

580

580

200

200

200

800

800

800

125

125

125

100

100

100

540

540

540

800

954

1090

390

GS-1000-1S

GS-1000-2S

GS-1000-3S

800

800

800

700

700

700

250

250

250

970

970

970

150

150

150

120

120

120

645

645

645

870

1015

1160

460

GS-1200-1S

GS-1200-2S

GS-1200-3S

970

970

970

850

850

850

250

250

250

1170

1170

1170

180

180

180

140

140

140

740

740

740

990

1055

1220

510

GS-1500-1S

GS-1500-2S

GS-1500-3S

1180

1180

1180

1060

1060

1060

250

250

250

1470

1470

1470

200

200

200

140

140

140

960

960

960

1060

1230

1400

560

GS-1800-1S

GS-1800-2S

GS-1800-3S

1480

1480

1480

1360

1360

1360

350

350

350

1770

1770

1770

200

200

200

140

140

140

1140

1140

1140

1140

1310

1480

640

GS-2000-1S

GS-2000-2S

GS-2000-3S

1750

1750

1750

1630

1630

1630

400

400

400

1970

1970

1970

220

220

220

140

140

140

1310

1310

1310

1230

1400

1570

680

防止小型筛选机筛网堵塞的注意事项
1、当物料粒度较细、泥质含量较多、且筛选粒度较小时,水分对筛网的堵塞就起决定性的作用。
2、当物料中水分大于5%时,如果无条件对物料进行干燥,应对筛面、筛孔作针对性选择。
3、当水分大于8%时,应采用湿式筛选
4、对片状颗粒较多的物料,则需要改变物料破碎方式及不同破碎方式流程的粒度搭配。
5、合理调节筛网张紧力是减少筛网堵孔的一种有效方法,合理的张紧力使筛网同支撑梁产生轻微的二次振动,从而有效降低堵孔现象的发生。可以把张紧钩做成恒力张紧机构,即在张紧螺栓上加装弹簧。

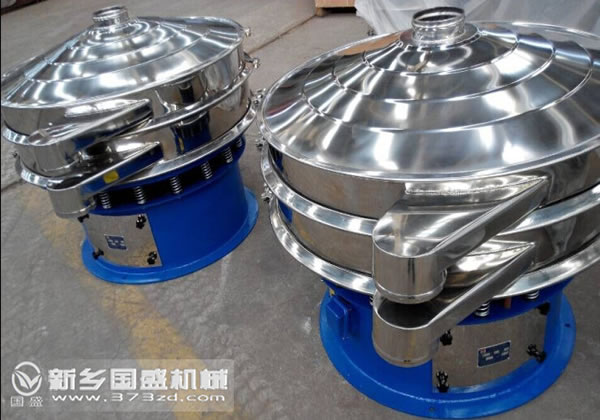

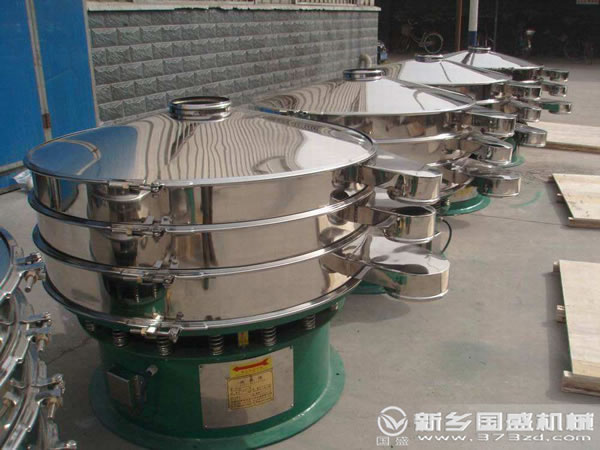

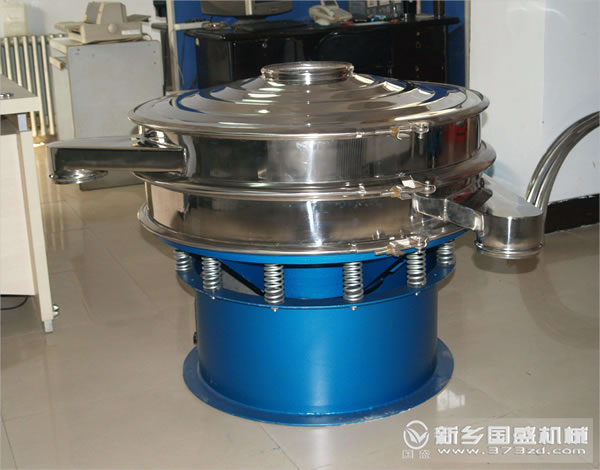

小型筛选机图片

小型筛选机的选用注意事项
1、要求产量:筛面的面积决定产量,而决定有效筛选面积的是设备直径,所以设备直径越大产量也就越高,所以在选购时请根据生产要求合理选择;
2、筛选精度:筛选精度是决定产品质量的标准,所以在选购时应提供详细的精度要求以便生产厂家合理推荐相应的机型。因为不同精度的物料所使用的筛网目数和清网装置也不相同,所以在选购时请认真对待;
3、安装位置:设备的安装位置决定了产量,所以如生产环境对设备有空间位置的要求应在选购时详细提出,以便在推荐机型时有所针对的进行处理。

小型筛选机价格

小型筛选机的产品配置及特点
一、小型筛选机的材质
      小型筛选机的材质可分为304不锈钢和碳钢两种材质。304不锈钢具有耐高温、韧性高,干净卫生的优点,主要适用于医药、食品等对卫生要求高的行业。碳钢的韧性和塑性较好,主要应用于化工行业。
二、小型筛选机的网架
      小型筛选机的网架可分为胶粘网架和子母网架。粘接网架的洁净度高,网架整体无死角,筛网直接粘结在网架上,不保留筛网丝头、边角,主要适合于食品、医药等行业。子母网架筛网易更换,换网成本较低,适用于比重较大,琢磨性较强的物料,主要适合化工、冶金等行业。
三、小型筛选机的清网
      小型筛选机的清网可分为普通清网装置和超声波清网装置。挡球圈与弹球配合使用属于普通清网装置,一般用于100-200目筛网使用。而超声波清网装置一般用于400-500目筛网,具有效率高、清网效果好等特点。
四、小型筛选机的密封胶条
      小型筛选机的胶条可分为橡胶密封件和硅胶密封件。橡胶密封件主要应用于化工行业,耐高低温,耐臭氧,电绝缘性好。而硅胶密封件主要应用于食品、医药等行业,吸附性能高、热稳定性好。
