筛选机
筛选机
简介:筛选机是一种高精度细粉筛选设备,由立式电机作激振源,电机上、下两端安装有偏心块,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动
 产品详细
筛选机的产品简介
      筛选机也叫做分级筛选机是一种高精度细粉筛选设备,由立式电机作激振源,电机上、下两端安装有偏心块,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。采用全封闭结构,适用于粒、粉、粘液等物料的筛选过滤。具有效率高、换网方便、网孔不堵塞等特点,深受广大筛选用户的欢迎。可根据客户需求设计特殊型号,把堵网率降到最低,筛选精度达到最高。

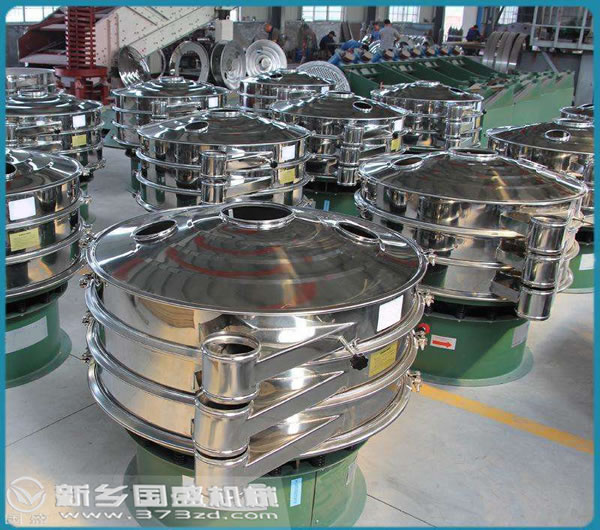

旋振筛选机

筛选机的工作原理
      筛选机采用振动电机旋转产生激振力,使筛体产生复旋型振动,其运动轨迹为复杂的空间立体曲线,利用调节上、下重锤的空间和位角,可有效地改变物质的运行轨迹,延长或缩短物料在筛面上的停留时间,以达到理想的筛选效果。

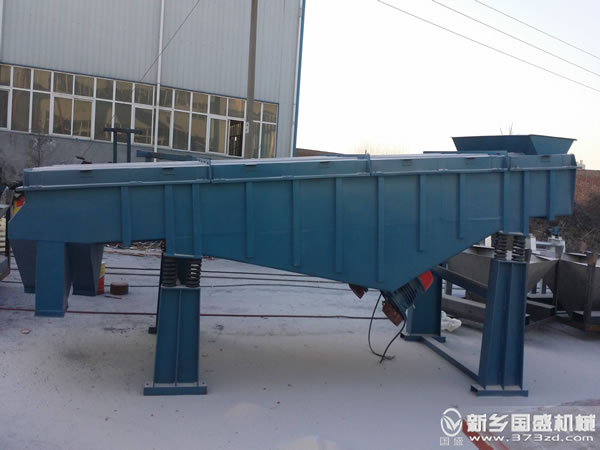

直线式筛选机

分级筛选机的产品特点
1、整机采用全封闭结构,无粉浆溢出,保证筛选的物料干净卫生。
2、可配备专门的筛网清理装置,杂质、粗料自动排出,把堵网率降到最低,过网率和处理精度得以有效提高,可连续作业。
3、占地面积小,移动方便,节省空间。
4、结构简单合理,操作和清洗都较方便,外形美观大方。
5、筛网下装有弹跳球,有效解决了筛网堵孔,提高筛选效率。筛网的张紧度合理,更换容易,仅需3-5分钟。
6、适用范围较广,化工、食品和金属冶金矿业都可以使用。
7、从材质上分可分为不锈钢和碳钢材质,接触物料部位可以采用304不锈钢制作,具有一定的耐腐蚀性,从而延长使用寿命。

     旋振式筛选机

筛选机的适用行业及筛选物料
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重     质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳等

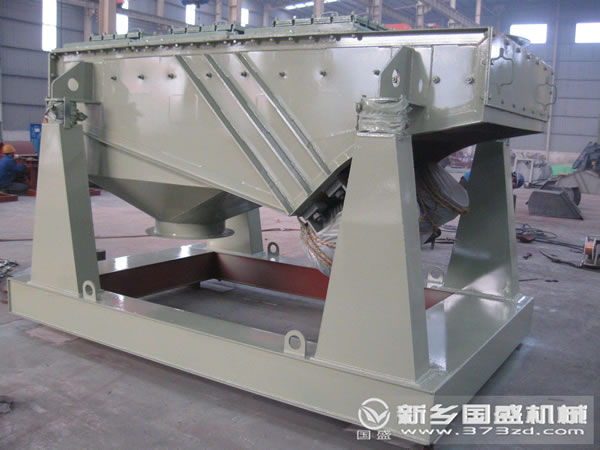

直线筛选机

筛选机工作原理图
旋振式筛选机工作原理图
筛选机的技术参数
型号 公称直径
(mm)
筛面直径
(mm)
有效筛面面积
(㎡)
最大入料粒度
(mm)
筛面规格
(目/英寸)
层数 振次
(Rpm)
功率
(kw)
XZS-400 400 340 0.09 <10 2-325 1-3 1460 0.18
XZS-600 600 530 0.22 <10 1460 0.25
XZS-800 800 720 0.4 <20 1460 0.55
XZS-1000 1000 900 0.63 <20 1460 0.75
XZS-1200 1200 1100 0.95 <20 1460 1.1
XZS-1500 1500 1400 1.5 <20 1460 2.2
XZS-1800 1800 1710 2.3 <30 1460 3
XZS-2000 2000 1910 2.86 <30 1460 4
注:以上旋振式筛选机型号尺寸为标准机型,如用户有特殊要求可量身定做。

筛选机结构图
旋振式筛选机结构图


筛选机型号标识
旋振式筛选机型号标识图


筛选机尺寸对照
旋振式筛选机尺寸对照图
型号
(mm)
A B C D E F G H I

GS-400-1S

GS-400-2S

GS-400-3S

380

380

380

280

280

280

150

150

150

400

400

400

100

100

100

70

70

70

280

280

280

715

825

935

350

GS-600-1S

GS-600-2S

GS-600-3S

530

530

530

430

430

430

200

200

200

600

600

600

100

100

100

85

85

85

410

410

410

730

875

1020

350

GS-800-1S

GS-800-2S

GS-800-3S

680

680

680

580

580

580

200

200

200

800

800

800

125

125

125

100

100

100

540

540

540

800

954

1090

390

GS-1000-1S

GS-1000-2S

GS-1000-3S

800

800

800

700

700

700

250

250

250

970

970

970

150

150

150

120

120

120

645

645

645

870

1015

1160

460

GS-1200-1S

GS-1200-2S

GS-1200-3S

970

970

970

850

850

850

250

250

250

1170

1170

1170

180

180

180

140

140

140

740

740

740

990

1055

1220

510

GS-1500-1S

GS-1500-2S

GS-1500-3S

1180

1180

1180

1060

1060

1060

250

250

250

1470

1470

1470

200

200

200

140

140

140

960

960

960

1060

1230

1400

560

GS-1800-1S

GS-1800-2S

GS-1800-3S

1480

1480

1480

1360

1360

1360

350

350

350

1770

1770

1770

200

200

200

140

140

140

1140

1140

1140

1140

1310

1480

640

GS-2000-1S

GS-2000-2S

GS-2000-3S

1750

1750

1750

1630

1630

1630

400

400

400

1970

1970

1970

220

220

220

140

140

140

1310

1310

1310

1230

1400

1570

680

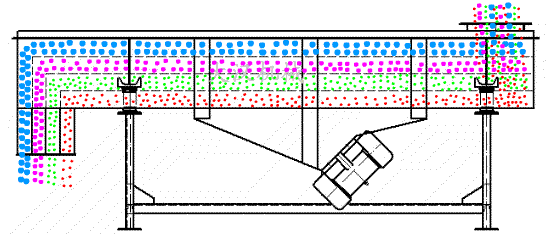

分级筛选机工作原理图
直线式筛选机工作原理图

分级筛选机技术参数
型号 筛面
尺寸
(宽×长)
层数 电机型号
YZS
电压
(V)
功率
(KW)
振次
(r/min)
振幅
(mm)
外形尺寸 设备重量
(kg)
长(mm) 宽(mm) 高(mm)
DZSF0510 500×1000 1-3 3-6 380 0.25×2 960 2-4 1100-1300 740 840-1120 260-340
4-6 5-4 380 0.25×2 1460 1360-1480 1180-1240 340-380
DZSF0612 600×1200 1-3 3-6 380 0.25×2 960 2-4 1300-1500 840 840-1120 280-350
4-6 5-4 380 0.25×2 1460 1500-1700 1180-1240 350-420
DZSF0816 800×1600 1-3 5-6 380 0.37×2 960 2-4 1800-1960 1040 840-1120 450-550
4-6 10-4 380 0.55×2 1460 2024-2160 1180-1240 600-700
DZSF1020 1000×2000 1-3 10-6 380 0.75×2 960 2-4 2200-2400 1100 1040-1230 880-980
4-6 15-6 380 1.1×2 960 2400-2600 1260 1300-1370 1100-1400
DZSF1224 1200×2400 1-3 15-6 380 1.1×2 960 3-5 2500-2700 1300 1040-1230 1250-1550
4-6 20-6 380 1.5×2 960 2900-3100 1440 1300-1370 1650-1900
DZSF1530 1500×3000 1-3 20-6 380 1.5×2 960 3-5 3200-3500 1600 1040-1230 1490-1700
4-6 30-6 380 2.2×2 960 3600-3800 1760 1300-1370 1800-2200
注:以上直线式筛选机型号尺寸为标准筛选机型,如用户有特殊要求可量身定做。

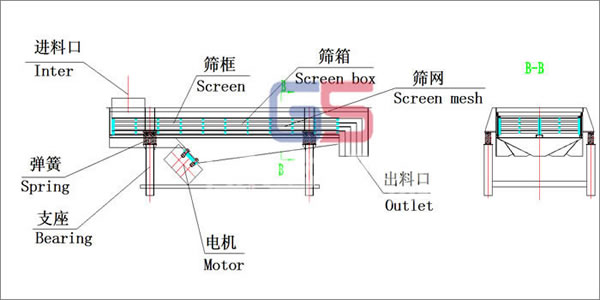

分级筛选机结构图
直线式筛选机结构图

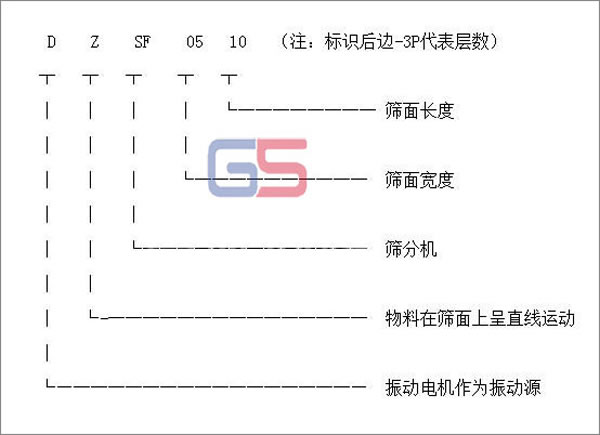

分级筛选机型号标识图
直线式筛选机型号标识图

筛选机的细网更换
1、首先把束环螺丝松开,并卸下上框,把损坏的细网取下,换上新的细网。
2、把细网平铺在粗网上,重新把上框放回原位,在四周用手把细网拉紧,在即身对边两端上框与下框的框缘处,各用一把万能钳,把上框与下框夹紧。
3、束环重新套上,松掉万能钳,把束环螺丝锁紧。
4、用软锤子均匀敲打束环四周,再将铜螺母锁紧,换细网完成。

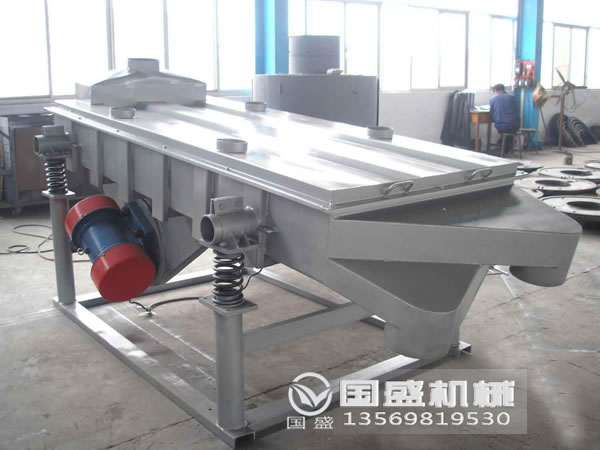

筛选机设备

分级筛选机的日常维护
1、建议制作支撑架,以挂备用筛面。
2、检查筛格压紧装置,有松动要马上压紧。
3、经常检查密封条,发现磨损或有缺陷应该及时更换。
4、筛格应该经常取出,定期检查筛面是否破损或凹凸不平,筛孔是否堵塞等。
5、每班检查进料箱的连接是否松动,如果间隙变大,引起碰撞,会使设备破裂。
6、筛选机虽然无需润滑油,每年仍然需要大修一次,更换衬板,对两道筛面进行修整等。
7、振动电机要拆下检查,给电机轴承换油,如果轴承损坏,需   要更换。
8、每班检查筛体支撑装置,观察橡胶垫有无明显变形或者脱胶现象,如果橡胶垫破损或者过渡压扁时,应更换两块橡胶垫。

筛选机厂家

筛选机振幅变小的原因及解决办法
1、如果在安装筛网时没有及时把筛网绷紧或筛网有开胶的现象,就会使振幅变小,所以应该在安装时把筛网安装合适。
2、筛选机在运行一段时间后,要把振动电机和筛框检查仔细,如有损坏或裂纹,也会造成频率失调,振幅变小,所以一旦发现筛框有裂纹立即停机并联系厂家进行维修。
3、筛选机是专业筛选较为精细的物料,如果它下部的弹跳球过少,就会造成生产效率低,振幅变小,因此安装时在筛网下部增加冲孔板装置,在上面放置弹跳球和橡胶环,弹跳球可选择25mm-30mm类型的,通过弹跳球与筛网的击打,可促使物料透网率更高。用户可根据自己实际筛选物料的目数要求生产厂家增加弹跳球装置。
